铸铁具有优异的铸造性、耐磨性、消振性和切削加工性，，，生产工艺轻盈，，，本钱低廉。。。。。因此，，，其在工程机械中获得普遍应用，，，如用于制造床身、机架、箱体和轴承座等零件。。。。。铸铁一般可分为白口铸铁、灰铸铁、球墨铸铁和蠕墨铸铁。。。。。其中，，，灰口铸铁和球墨铸铁的应用最为普遍。。。。。

灰口铸铁：铸铁中的碳大部或所有以自由状态片状石墨保存。。。。。断口呈灰色。。。。。它具有优异铸造性能、切削加工性好，，，减震性，，，耐磨性好、加上它熔化配料简朴，，，本钱低、普遍用于制造结构重大承载铸件和耐磨件。。。。。

球墨铸铁：它和灰口铸铁相比，，，由于其石墨在组织中呈球状，，，镌汰了对基体组织的切割作用，，，因此比灰铸铁具有更高的强度、优异韧性和塑性及切削加工性。。。。。其和钢相比除塑性、韧性稍低外，，，其性能均靠近，，，是兼有钢和铸铁优点的优良质料，，，在机械工程上应用普遍。。。。。在许多场合下其基本可以取代钢材。。。。。

铸铁的机械性能是其最基本、最主要的指标，，，包管了其机械性能也就意味着包管了铸铁产品在使用历程的质量可靠性。。。。。铸铁机械性能主要包括硬度、抗拉强度、屈服强度、伸长率、攻击韧性、剩余应力等项目，，，作为使用单位，，，往往在铸铁的质量磨练中不可能做到面面俱到。。。。。因此，，，需要选择一些主要并且能够周全反映铸铁质量的控制手段。。。。。铸铁的金相组织磨练就是充分有用手段之一。。。。。

二、铸铁常见金相组织

铸铁中常见的金相组织除片状石墨和球状石墨外，，，尚有铁素体、珠光体、渗碳体、碳化物等。。。。。

（一）石墨

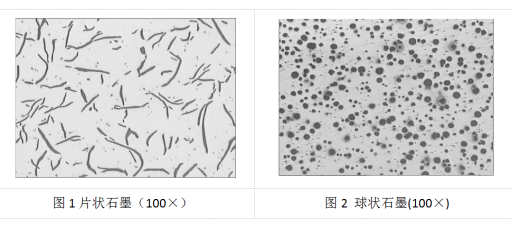

石墨是铸铁中最典范的相，，，灰口铸铁的石墨为片状，，，球墨铸铁的石墨为球状，，，如下图1、2所示。。。。。

a）片状石墨

凭证GB/T 7216标准，，，片状石墨可分为A型、B型、C型、D型、E型、F型等6种。。。。。

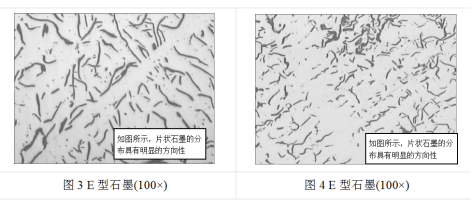

     以上6种片状石墨，，，其中E型石墨呈枝晶漫衍(如下图3和4所示)，，，具有强烈的偏向性，，，在使用历程中的应力作用下，，，裂纹容易沿该处爆发，，，从而大大降低灰铸铁的力学性能，，，因此，，，此类型的石墨在灰铸铁中应阻止泛起的。。。。。

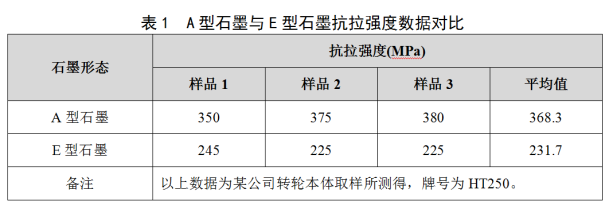

下表1列出了E型石墨与A型石墨的抗拉强度比照值。。。。。从两者的比照的数据来看，，，E型石墨的强度远低于A型石墨的强度。。。。。

b）球状石墨

凭证GB 9441标准，，，球状石墨可以划分为6个品级。。。。。由于球墨铸铁中的石墨是以球状的形式保存，，，镌汰了石墨对基体的切割作用，，，因此，，，其综合性能远比灰铸铁高。。。。。也因此可以以为石墨球化率是权衡铸铁质量最主要的指标。。。。。

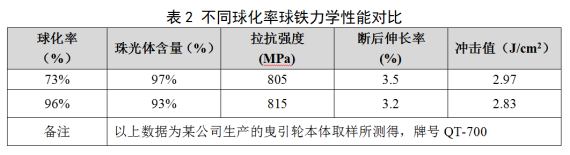

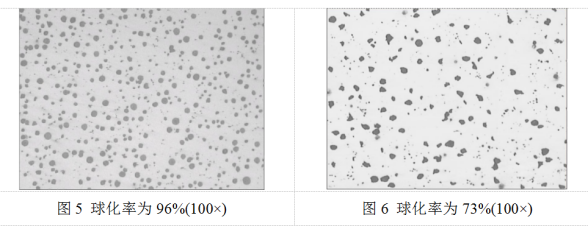

在这里需要注重的是，，，说石墨的球化率是权衡铸铁质量的主要指标，，，并不说明石墨球化率高就代表铸铁的综合性能好，，，石墨球化率低的，，，其综合性能就一定差。。。。。关于差别牌号，，，差别球化级别的球墨铸铁而言，，，球化的缺乏可以辅于适当的基体组织来使其抵达牌号要求(如提高珠光体含量)，，，因此，，，关于球化品级的要求，，，宜视详细情形而定，，，不可一概而论。。。。。如下图5、6是某公司生产的曳引轮本体取样的石墨球化图片，，，下表2是两个厂家产品本体取样所测得的机械性能数据。。。。。其中一个厂家产品的球化率较低，，，可是其通过提供产品的珠光体含量，，，一样可以包管优异的机械性能。。。。。

（二） 铁素体

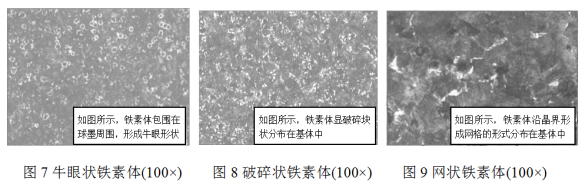

铸铁中的铁素体泛起形式主要有牛眼状，，，网状和破碎状三种形态，，，种种形态的铁素体请划分见图7、8、9所示。。。。。铸铁中铁素体的含量直接决议了铸铁的硬度和强度，，，因此在质量磨练历程中需重点确认铁素体含量。。。。。

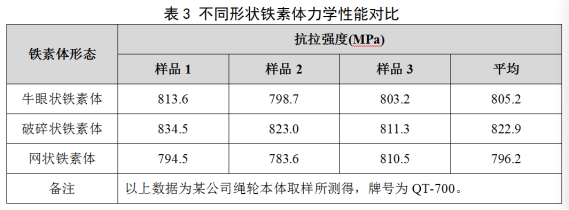

以上三种形态的铁素体均属于正常的铁素体，，，在使用上来说并没有太大的区别。。。。。三种组织形态的强度数据对好比下表3所示。。。。。

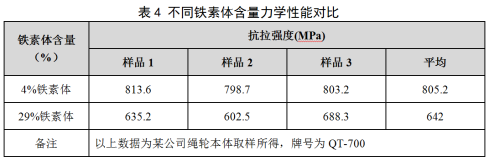

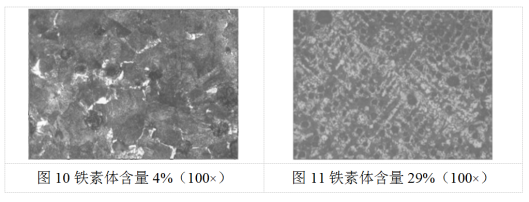

铁素体漫衍状形态对铸件力学性能的影响不大，，，但其含量的几多却对铸铁的强度有很大的影响。。。。。如下图10、图11和下表4所示。。。。。

（三）珠光体

珠光体含量和珠光体形态是金相组织磨练的重点项目。。。。。珠光体含量缺乏会导致铸铁硬度和强度的下降。。。。。因此，，，磨练历程中应重点确认珠光体含量。。。。。

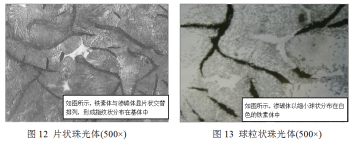

除珠光体含量外，，，珠光体的形态也是一个重点控制项目。。。。。球状珠光体比片状珠光体的硬度低，，，因此其耐磨性也低，，，以是球状珠光体在耐磨性要求高的部件中是要阻止泛起的。。。。。各形态珠光体请见图12、13所示。。。。。

（四）渗碳体及碳化物

如下图14所示的组织是渗碳体，，，渗碳体的保存会增添铸铁的硬度和脆性、显着降低铸铁的塑性和韧性，，，从而使铸件的加工性变差，，，同时在加工历程中也容易脆裂，，，因此在铸铁中应该阻止这种组织的泛起。。。。。

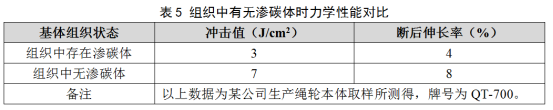

下表5中列出了组织中保存渗碳体与无渗碳体的比照数据。。。。。从比照数据可以看出，，，组织中保存网状渗碳体的产品塑性远低于无网状渗碳体的产品。。。。。

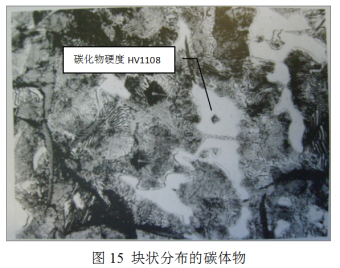

碳化物属于硬脆相，，，其硬度往往可以抵达HV1000以上，，，如下图15所示。。。。。细小而疏散的游离碳化物保存于基体时，，，一般不会对铸铁的性能爆发很显着的影响，，，甚至一定水平上还可以增添质料的耐磨性能；；；；
；；但当其以连续大块状的形式保存时，，，会增添铸件的硬度和脆性，，，增添机加工难度。。。。。

同时，，，若是组织中保存大块的碳化物，，，会使得铸铁在现实使用历程中，，，由于碳化物的剥落，，，而爆发早期的磨损和刮伤，，，从而缩短其使用寿命。。。。。关于在现实使用历程中保存接触摩擦工况的工件，，，应特殊注重阻止泛起大块状的碳化物。。。。。

三、易混淆组织的区分说明

在铸铁磨练历程中，，，由于初学者对种种组织掌握不深，，，不可准确区分，，，特殊是关于碳化物、铁素体，，，若是不可准确区分，，，可能对磨练效果作蜕化误的判断。。。。。下面就通过图片和试验数据对这些组织加以区分说明。。。。。

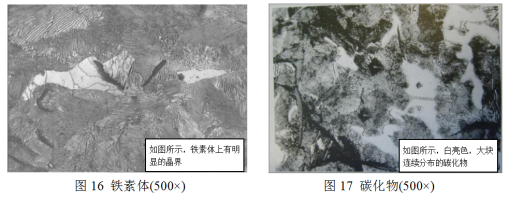

铁素体：铁素体常漫衍于石墨周围。。。。。在球墨铸件中常于牛眼状，，，网状和破碎状等形态保存。。。。。经硝酸酒精溶液侵蚀后，，，呈黄白色，，，可显示晶界（如下图16所示）。。。。。其硬度一般小于200Hv。。。。。

碳化物：碳化物在常以游离状漫衍于组织中，，，经硝酸酒精浸蚀后呈白亮色（如图17所示），，，并且与基体组织有显着的相界。。。。。其硬度约为1000Hv。。。。。

凭证上面的形貌，，，我们可以通过仔细视察以上两种组织的形态举行区分，，，但当组织形态区分不显着的条件下，，，可以通过其硬度或者因素剖析的角度去加于区分。。。。。下表5列出了铁素体和碳化物硬度及因素差别。。。。。

针对铸铁金相组织，，，像E型石墨、渗碳体、大块碳化物的保存会严重影响铸铁的机械性能，，，是需要严酷控制的组织。。。。。

以上是笔者连系自身的事情履历，，，就铸铁金相组织磨练认知与读者举行交流探讨，，，希望对读者能起到一定的参考作用。。。。。虽然，，，也由于笔者能力有限，，，也希望宽大读者对文中的不当之处品评、指正。。。。。

金相剖析标准:

　　GB/T7216-2009灰铸铁金相磨练

　　GB/T15749-2008定量金相测定要领

　　GB/T11354-2005钢铁零件-渗氮层深度测定和金相组织磨练

　　GB/T1814-1979钢材断口磨练法

　　GB/T226-2015钢的低倍组织及缺陷酸蚀磨练法

　　GB/T17359-2012微束剖析-能谱法定量剖析

　　GB/T224-2008钢的脱碳层深度测定法
